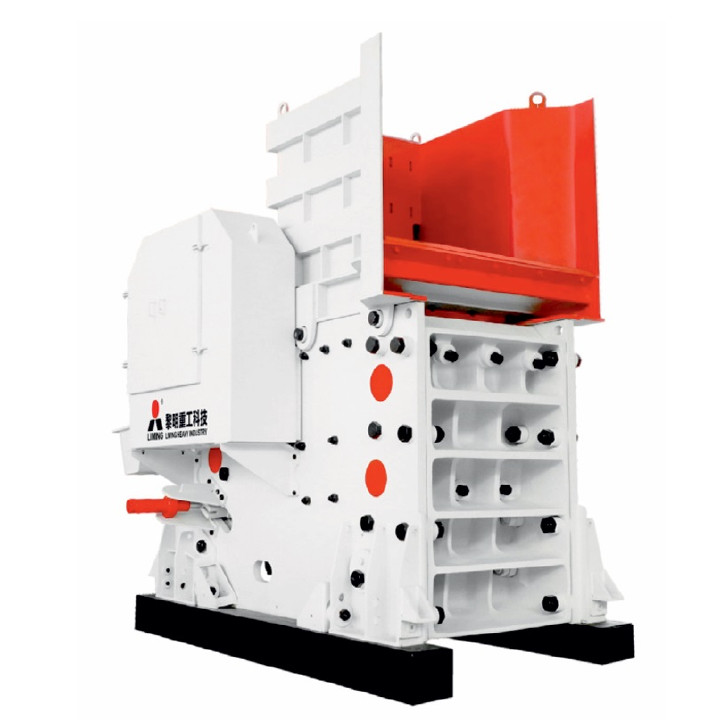

Щековая дробилка серии С6Х
Дробилка применяется для дробления горных пород и минерального сырья с пределом прочности при сжатии до 280 МПа. Серия С6Х может оснащаться гидравлической системой регулирования разгрузочной щели и имеет высокую пропускную способность материала. Корпус подвижной щеки и подшипники эксцентрикового вала выполнены из высокопрочных и долговечных материалов.
Оборудование может быть оснащено системой автоматизации, позволяющей регулировать и контролировать настройки дробилки.
Высокая эффективность дробления
- Для изменения диапазона разгрузочной щели дробилка оборудована клинораспорным регулирующим устройством. По желанию заказчика дробилка может быть оснащена механической или гидравлической регулировкой
- Прочная конструкция с увеличенным размером приемного окна для большей пропускной способности материала
- Оптимизированная траектория движения подвижной щеки
Амортизатор ограничения упругости
- Эффективное поглощение пиковой ударной нагрузки, сокращение нагрузки
на фундамент и увеличение срока службы дробилки благодаря наличию
вибропоглощающего амортизатора
Сборная модульная конструкция рамs
- Компактная конструкция рамы включает боковую и переднюю стенки дробильной установки
- Использование рамы на болтовых креплениях предотвращает напряжение в местах соединения конструкции, обеспечивает высокие показатели
усталостной прочности и эффективности дробления
- 1 плита подвижной щеки
- 2 щека подвижная
- 3 вкладыш распорной плиты
- 4 распорная плита
- 5 пружина натяжная
- 6 гнездо распорной плиты
- 7 клин регулирующий
- 8 защитный кожух
- 9 задняя рама
- 10 основание двигателя
- 11 шкив
- 12 двигатель
- 13 эксцентриковый вал
- 14 маховик
- 15 плита отбойная
- 16 запирающий клин
- 17 боковая футеровка
- 18 плита неподвижная
- 19 боковая стена
- 20 клиновой фиксатор средний
- 21 передняя рама
- 22 опора рамы
- 23 фиксатор плиты
| Модель | Размер входа, мм | Мах размер исх. мат-ла, мм | Диапазон выхода, мм | Произв-сть, т/ч | Мощность, кВт (л.с) | Габариты (Д×Ш×В), мм | Масса, т |
| C6X 80 | 520×800 | 440 | 60-150 | 80-290 | 75 (100) | 2460×1390×1720 | 10 |
| C6X 100 | 760×1000 | 650 | 70-175 | 130-420 | 110 (150) | 3510×1930×2450 | 24 |
| C6X 110 | 850×1100 | 720 | 80-200 | 160-550 | 160 (220) | 3570×2330×2550 | 30,5 |
| C6X 125 | 950×1250 | 800 | 100-250 | 240-760 | 160 (220) | 3900×2750×2780 | 45 |
| C6X 145 | 1100×1450 | 940 | 125-275 | 320-950 | 200 (270) | 4400×3060×3210 | 65 |
| C6X 160 | 1200×1600 | 1000 | 150-300 | 420-1100 | 250 (350) | 5700×3650×3550 | 86 |
| C6X 200 | 1500×2000 | 1280 | 175-300 | 620-1500 | 400 (540) | 6500×3990×4260 | 145 |
