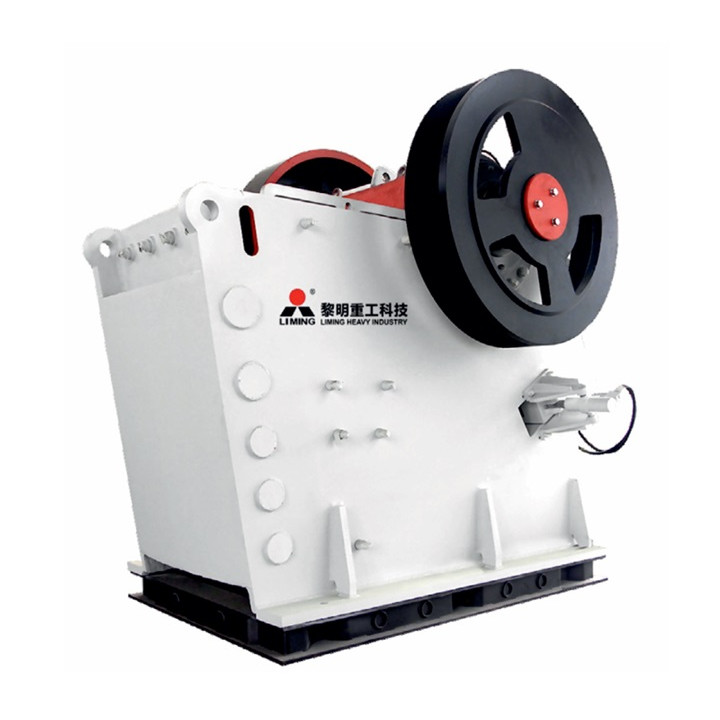

Щековая дробилка серии PEW
Данная серия применяется в горнодобывающей и химической отраслях, в строительстве, производстве нерудных и огнеупорных материалов, керамики и др. Щековая дробилка серии PEW в вропейском исполнении применяется для дробления руд и горных пород с прочностью на сжатие не выше 280 МПа, особенно твердых и сильно коррозионных материалов. Благодаря особой конструкции фиксации распорной плиты и наличию систем защиты подшипников модели в линейке PEW обладают высокими показателями износоустойчивости.
Усовершенствованная конструкция
- Уменьшенные размеры и вес оборудования за счет использования новых технологий
- V-образная симметричная камера дробления позволяет загружать материал с размерами, практически равными номинальным показателям загрузочного окна
Высокое качество сборки
- Подшипники фирмы TIMKEN поставляются с увеличенным диаметром и оснащены лабиринтными уплотнениями для предотвращения попадания пыли и грязи, а также системой автоматической смазки
- Различные варианты футеровки под конкретные задачи клиента
- Гнездо подшипника выполнено из высокопрочных материалов
- Дополнительная защита подвижной плиты и боковых стен дробилки
- 1 фиксатор плиты
- 2 щека подвижная
- 3 тяга
- 4 пружина натяжная
- 5 распорная плита
- 6 вкладыши распорной плиты
- 7 гнездо распорной плиты
- 8 вкладыш регулировочный
- 9 корпус подшипника
- 10 шкив
- 11 вал эксцентриковый
- 12 подшипник внешний
- 13 подшипник внутренний
- 14 противовес-балансир
- 15 маховик
- 16 отбойная плита
- 17 запирающий клин
| Модель | Размер входа (мм) | Макс. размер исх. материала (мм) | Диапазон выхода (мм) | Производ-ть (т/ч) | Мощность (кВт (л.с.)) | Габариты (ДхШхВ) (мм) | Масса (т) |
| PEW 200×1300 | 200×1300 | 150 | 10–30 | 12–35 | 30 (40) | 1320×2150×1175 | 6 |
| PEW 250×1000 | 250×1000 | 220 | 20–40 | 15–50 | 30 (40) | 1400×1850×1310 | 6 |
| PEW 250×1200 | 250×1200 | 220 | 20–40 | 20–50 | 37 (50) | 1450×2150×1175 | 7 |
| PEW 400×600 | 400×600 | 350 | 35–85 | 15–70 | 37 (50) | 1920×1460×1840 | 7,5 |
| PEW 760 | 760×1100 | 620 | 75–200 | 150–350 | 110 (150) | 2950×2360×2760 | 24 |
| PEW 860 | 840×1100 | 720 | 100–225 | 200–500 | 132 (175) | 3300×2320×3120 | 32 |
| PEW 1100 | 1100×1200 | 940 | 150–275 | 300–650 | 185 (250) | 4140×2660×3560 | 59,2 |
