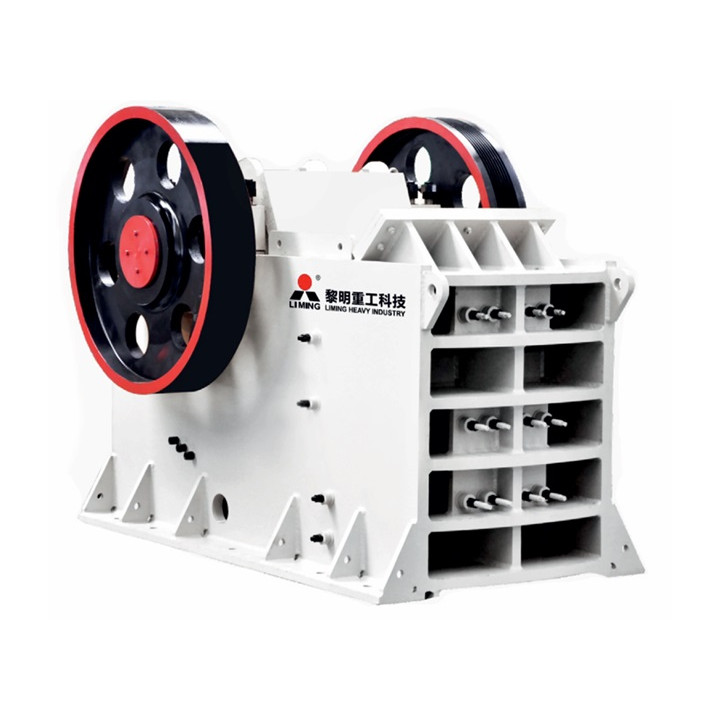

Щековая дробилка серии PE
Оборудование данной линейки применяется для дробления различных минералов и горных пород. Щековые дробилки серии PE способны перерабатывать различные руды с прочностью на сжатие не выше 320 МПа до требуемого размера продукта. Благодаря увеличенному загрузочному отверстию обеспечивается беспрепятственное прохождение большого объема породы в камеру дробления. По желанию заказчика дробильные установки серии PE могут быть оснащены опциональными устройствами для решения любых технологических задач
Защита от перегрузки и изнашиваемости
— Модульная конструкция рамы дробилки и наличие защитной пластины обеспечивают высокую прочность подвижной плиты
— Современная система защиты предотвращает повреждение дробилки при попадании недробимого материала в рабочую зону
Простота эксплуатации и обслуживания
— Дробилка включает централизованную систему смазки для защиты подшипников, а также уплотнения от попадания посторонних частиц
Высокопрочные материалы внутренней отделки
— Пластина плиты, броневые плиты и боковые вкладыши изготовлены из стали с высоким содержанием марганца — Эксцентриковый вал изготовлен из высокопрочной кованой стали
— Все металлические детали проходят многократную термообработку и проверку дефектоскопом, благодаря чему достигаются высокие показатели жесткости и прочности компонентов
- 1 щека подвижная
- 2 плита распорная
- 3 вкладыш распорной плиты
- 4 гнездо распорной плиты
- 5 пружина натяжная
- 6 тяга
- 7 регулировочный винт
- 8 вкладыш регулировочный
- 9 маховик
- 10 вал эксцентриковый
- 11 подшипник внешний
- 12 подшипник внутренний
- 13 приводной вал
- 14 шкив
- 15 отбойная плита
- 16 корпус подшипника
- 17 запирающий клин
- 18 боковая футеровка
- 19 плита неподвижная
- 20 плита подвижная
- 21 корпус дробилки
